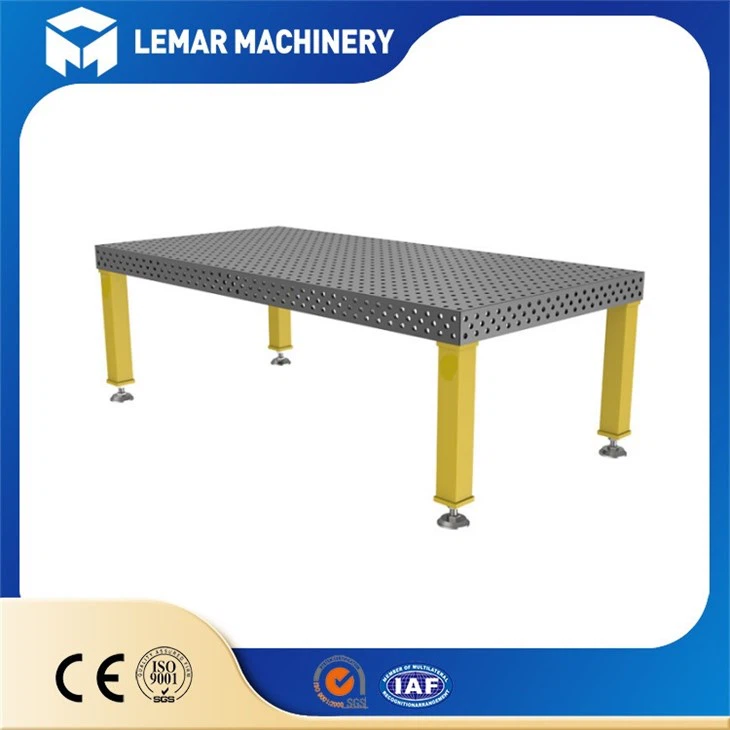

Tavolo per saldatura telaio automobilistico
Applicazione: saldatura e assemblaggio
Processo: lavorazione CNC
Trattamento superficiale:Normale/Nitrurato
Tipo: 3D
Marca: Lemar
introduzione del prodotto
Tavolo per saldatura telaio automobilistico
Tavolo di saldatura 2D
Sistema di fori: D16 / D28
Dimensione del foro: Φ16mm / Φ28mm
Passo del foro: 50×50mm / 100×100mm
Superficie di lavoro: 1 superficie lavorata di precisione
Spessore del tavolo: 12–20 mm
Materiale: acciaio Q355 / ghisa HT300
Trattamento superficiale: Nitrurazione/tempra
Planarità: inferiore o uguale a 0,15 mm/m
Precisione di posizionamento: ±0,05 mm
Capacità di carico: 1–3 tonnellate
Applicazione: saldatura planare 2D, parti in lamiera, attrezzature semplici
Tavolo di saldatura 3D
Sistema di fori: D28 (mainstream per telaio)
Dimensione del foro: Φ28mm
Passo dei fori: 100×100 mm
Superficie di lavoro: 5 superfici lavorate di precisione
Spessore del tavolo: 16–25 mm
Materiale: acciaio pesante Q355 / ghisa HT300
Trattamento superficiale: nitrurazione, durezza maggiore o uguale a 50HRC
Planarità: inferiore o uguale a 0,10–0,15 mm/m
Precisione di posizionamento: ±0,05 mm
Capacità di carico: 3–8 tonnellate
Applicazione: telai automobilistici, roll-bar, telai, saldature strutturali 3D, infissi pesanti
Offriamo altri tipi di tavoli di saldatura-come tavoli di saldatura ottagonali, tavoli di saldatura regolabili in altezza-e altro ancora. Se avete bisogno di un diverso tipo di tavolo di saldatura, contattateci per farci conoscere le vostre esigenze specifiche.
Offriamo anche altri tipi di saldatrici. Se ne hai bisogno, contattami.
Struttura e specifiche
1. Materiale principale del piano di lavoro:
- Ghisa HT300 (temperata per alleviare lo stress) o acciaio ad alta resistenza Q355-
- Superficie: trattamento di nitrurazione/tempra, anti-residui di saldatura, resistente all'usura-, facile da pulire
- Spessore: 12–25 mm (16–20 mm per telaio-per carichi pesanti)
- Precisione di posizionamento: ± 0,05 mm, posizionamento ripetuto stabile
2. Struttura portante
- Gambe di supporto regolabili (altezza 500–1200 mm), possono essere calibrate orizzontalmente
- Supporti-in acciaio quadrato/canali in acciaio per carichi pesanti, con una capacità di carico di 1-5 tonnellate + struttura e specifiche
|
NO. |
Tipo di prodotto |
Dimensioni (mm) |
Rugosità superficiale |
|
1 |
Tavolo per saldatura 3D acciaio/ghisa |
1000x1000 |
±0,05 mm |
|
2 |
1000x1200 |
±0,05 mm | |
|
3 |
1000x1500 |
±0,05 mm | |
|
4 |
1000x2000 |
±0,05 mm | |
|
5 |
1500x1500 |
±0,05 mm | |
|
6 |
2400x1200 |
±0,05 mm | |
|
7 |
3000x1500 |
±0,05 mm | |
|
8 |
4000x2000 |
±0,05 mm | |
|
9 |
Tavolo per saldatura 2D acciaio/ghisa |
1000×1000 |
±0,05 mm |
|
10 |
1200×1200 |
±0,05 mm | |
|
11 |
1500×1500 |
±0,05 mm | |
|
12 |
2000×1000 |
±0,05 mm |
Suggerimenti per l'acquisto: le dimensioni sopra indicate sono le nostre dimensioni standard. Inoltre, offriamo servizi di personalizzazione. Se hai bisogno di altre dimensioni, contattami.
Video del prodotto
Principio di funzionamento e vantaggi
1.Principio
Utilizzando la precisa griglia dei fori come sistema di coordinate, allineare rapidamente il pezzo con perni/blocchi di posizionamento.
Morsetto multi-direzionale per il fissaggio, controllo della deformazione della saldatura (eccentricità inferiore o uguale a 1 mm)
Bloccaggio combinato tridimensionale-che consente la saldatura in-posizione completa
2. Punti di forza fondamentali
Alta precisione: dimensioni stabili, piccola deformazione, forte consistenza del telaio
Elevata flessibilità: cambio rapido in 15-30 minuti, adatto a più modelli di veicoli/telaio personalizzabile
Alta efficienza: bloccaggio rapido, poche rilavorazioni (inferiori o uguali all'1%), compatibile con i robot
Forte durabilità: resistente alle alte temperature e alle vibrazioni, lunga durata, semplice manutenzione
Tipologia e scenari applicativi
Piattaforma di saldatura tridimensionale standard- (generale): adatta per telai di veicoli di piccole dimensioni, modifiche e produzione in piccoli lotti
Piattaforma con telaio-per veicoli pesanti (ispessita/allungata): camion, rimorchi, travi per veicoli tecnici
Piattaforma di saldatura girevole (±180 gradi/270 gradi): saldatura a copertura totale per telai di veicoli di grandi dimensioni
Piattaforma di bloccaggio idraulico/pneumatico: Linee di produzione, postazioni di lavoro automatizzate
Piattaforme mobili/modulari: Multi-stazione, layout flessibile in officina
Imballaggio e trasporto
Certificato di qualità del prodotto
Consigli per l'acquisto
Tavolo per saldatura telaio automobilistico
Seleziona le specifiche del piano di lavoro e la capacità di carico-in base alle dimensioni/peso massimi del telaio.
Dai priorità al sistema di fori D28 (adatto a telai-per carichi pesanti con forte versatilità).
Fornire sufficienti moduli di posizionamento + bloccaggio + supporto.
Sono disponibili aggiornamenti opzionali come il ribaltamento, l'idraulica e le interfacce robot.
