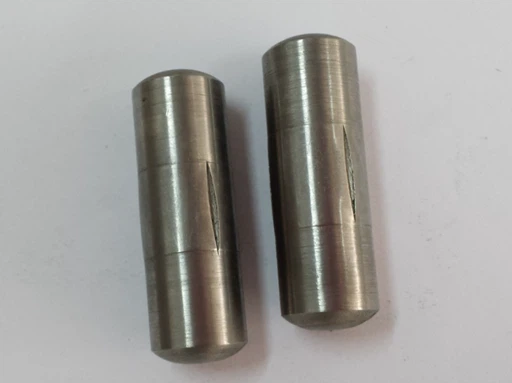

Perno conico scanalato
Nome: perni scanalati
Lunghezza: da 4 mm a 120 mm
Materiale: acciaio inossidabile/acciaio
Descrizione dei prodotti
Informazioni sul prodotto
Il perno conico scanalato è un tipo di tassello ampiamente utilizzato nell'industria dei macchinari e dell'energia elettrica , la sua superficie è solitamente arrotolata su tre scanalature longitudinali, queste scanalature sono generalmente parallele o coniche, lo scopo è quello di inserire il perno scanalato nel foro del perno essere premuto con la parete del foro, in modo da svolgere una parte fissa, non è facile perdere l'effetto .
Classificazione dei prodotti
Digitare-a
Il perno di tipo A ha tre scanalature rastremate su tutta la lunghezza
il tipo popolare viene utilizzato in applicazioni che richiedono eccellenti
effetto di bloccaggio e facilità di montaggio. È ampiamente usato in
posto di spine coniche, rivetti, viti di fissaggio e chiavi. Tipico
le applicazioni includono pignoni, ingranaggi, collari, manopole,
maniglie, leve e ruote agli alberi.
Digita-u
Il tipo U ha tre scanalature parallele che si estendono per l'intera lunghezza
del perno. Un breve pilota a ciascuna estremità consente la tramoggia o
alimentazione automatica. Estremità identiche velocità di inserimento manuale come
l'operatore non ha bisogno di esaminare il perno per determinare la fine corretta
inizio. Le scanalature parallele su tutta la lunghezza garantiscono il massimo bloccaggio
effetto. Le applicazioni tipiche includono ingranaggi, collari,
pomelli, maniglie, ecc., agli alberi.
Tipo-H
Il perno scanalato tipo H ha tre scanalature parallele per metà della lunghezza
lunghezza del perno. Questo tipo di perno può essere utilizzato come perno,
fermo o perno cerniera. Quando viene premuto in posizione, viene scanalato
la porzione si blocca in una parte mentre la sezione non scanalata
rimane libero di fungere da localizzatore, cerniera, ecc.
TIPO-G
Il tipo G ha tre scanalature parallele a mezza lunghezza compreso il pilota.
È un perno molto versatile, adatto all'utilizzo sia in tenda che in tenda
fori passanti come perno di ancoraggio a molla. Il solco anulare
di fronte all'estremità di bloccaggio viene utilizzato per ancorare l'anello finale di
una molla di tensione. Se devono essere utilizzati anelli elastici o di ritenzione,
Su richiesta è possibile realizzare gole anulari a sezione speciale.
TIPO E
Il tipo E ha tre scanalature parallele a mezza lunghezza posizionate
equidistante da ciascuna estremità. Ampiamente usato come Thandle
valvole e utensili. Utilizzato anche come perno trasversale, coppiglia,
perno girevole, ecc., dove è richiesto il bloccaggio centrale.
Caratteristica dei prodotti
differenze tra
spine di centraggio e perni scanalati
Innanzitutto, differenze applicative:
Il perno di centraggio è fissato sul gruppo della macchina utensile ad alta precisione con l'elemento di connessione, mentre il perno conico scanalato è fissato sulla parte operativa dell'elemento di connessione utilizzato con il perno di posizionamento. Il perno scanalato è composto dalla forma del foro di posizionamento e della fessura e l'uso corrispondente del perno di posizionamento può far sì che il pezzo raggiunga il ruolo di posizionamento accurato.
In secondo luogo, le differenze strutturali:
La spina di centraggio è generalmente composta da testa, corpo della maniglia, coda, ecc., E il diametro della testa e della coda è generalmente più grande del corpo della maniglia, in modo che non si verifichino errori anche nella posizione di alta precisione. I componenti principali del perno scanalato sono la fessura e la superficie di lavoro, e la forma della scanalatura ha un ottimo rapporto con la richiesta di connessione.
In terzo luogo, differenze negli scenari applicativi:
Le spine di centratura vengono spesso utilizzate per il posizionamento in lavorazioni ad alta precisione, che possono garantire l'accuratezza e la stabilità della parte in lavorazione. I perni conici scanalati vengono spesso utilizzati per il posizionamento accurato di stampi, attrezzature e altri utensili per garantire il grado di corrispondenza di stampi e pezzi in lavorazione e il posizionamento accurato degli utensili.
